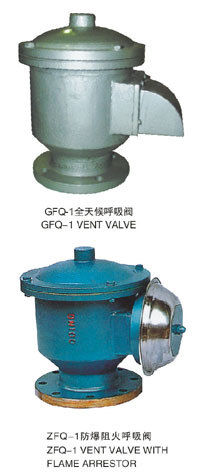

全天候阻火呼吸閥GFQ-1/ZFQ-1

主要用途:
GFQ、ZFQ 型新型呼吸閥是用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的安全設備，是起減少罐內油品的蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。此閥通常與阻火器配套使用。

主要特點
本閥具有通風量大，密封性能好，泄漏量小，耐腐蝕等特點。

主要技術參數
操作壓力
A級正壓 ： 355 Pa（36毫米 水柱）；
負壓 ： 295 Pa（30毫米 水柱）
B級正壓 ： 980 Pa（100毫米 水柱）；
負壓 ：2 9 5 Pa（30毫米 水柱）
C級正 壓 ： 17 5 6 Pa（180毫 米 水柱）；
負壓 ： 295 Pa（30毫米 水 柱）

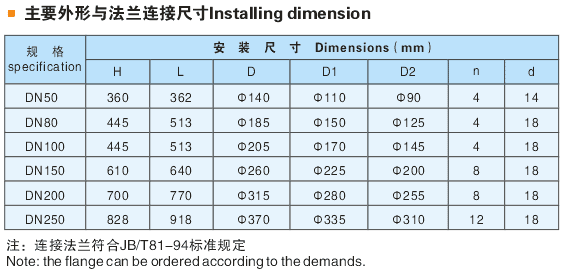

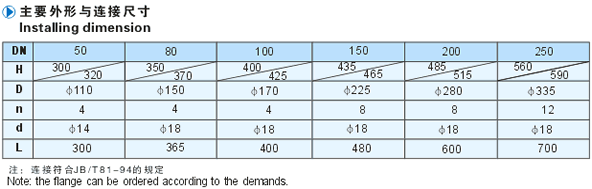

主要外形與連接尺寸

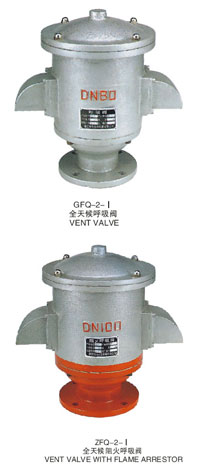

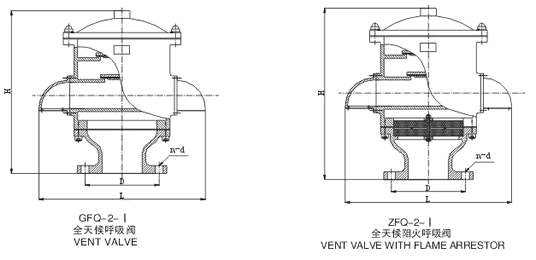

全天候阻火呼吸閥GFQ-2/ZGQ-2

主要用途
呼吸閥、阻火器是固定在儲罐頂上不可缺少的通風防火安全裝置，主要確保儲罐在超壓時免遭破壞，并可減少介質蒸發損耗。

制造和檢驗標準
參照GB5908-87，SY7511-87,GB13347-92等標準進行制造和驗收。法蘭通常采用JB/T81-94, HG20592-97,PNO.6MPa,也可根據用戶
要求按SH、GB、ANSI等其它標準進行制造。

適用條件
1. 工作介質 ：適用于汽油、煤油、柴油、芳烴、硫、空氣等或其它石油化工物料的儲存裝置上。 阻火級別IIA或IIB由用戶選用。
2. 工作溫度 ：-30℃～+80℃。呼吸閥操作壓力通常分為A、B、C、D四個等級：
A型：+355Pa(+36mmH20) -295Pa(+30mmH20)
B型：+980Pa(+100mmH20) -295Pa(+30mmH20)
C型：+1750Pa(+180mmH20) -295Pa(+30mmH20)
D型：特殊壓力由用戶指定

結構特點 Structure feature
結構合理，造型美觀，密封性能好。阻火呼吸閥的阻火盤置于閥內呼吸裝置下方，阻火效果更好，更安全。

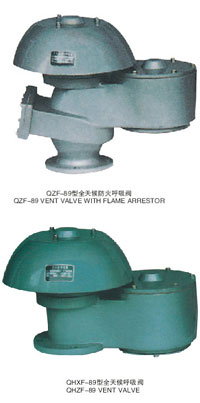

全天候阻火呼吸閥QZF-89/QHXF-89

主要用途
該閥是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰傳入的作用。

主要特點
該閥具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。

主要技術參數
操作壓力：正壓：353Pa(36mmH2O),980Pa(100mmH2O)
???????? ?          負壓：295Pa(30mmH2O)

阻火透氣帽

一、阻火透氣帽概述: 阻火透氣帽(簡稱透氣帽)是保證加油站、油罐等透氣安全的重要配套設備，透氣帽連接形式有法蘭連接和螺紋連接兩種。

二、阻火透氣帽特性：阻火透氣帽的頂帽采用耐火鋁板，殼體為鑄鋁。阻火芯有不銹鋼波紋板和鋁波紋板兩種，符合CB-5908-2005的技術要求。當油罐料膨脹或進油時，即通過阻火芯波紋板向外排氣。當油罐內向外放油時又向罐內吸氣，并阻止和杜絕一切火源從此通過，確保油罐安全。

三、阻火透氣帽安裝注意事項：透氣帽應垂直安裝在油罐的頂部，確保罐內外壓力的平衡。從而保證罐體和加油站的安全。

四、阻火透氣帽維修與保養：應經常對透氣帽的阻火波紋板的透氣性進行檢查，保證良好的阻火、透氣性能。檢修時將透氣帽上蓋螺絲擰開，并松開固定阻火芯的螺釘，取出阻火芯，檢查阻火芯是否堵塞、變形或銹蝕，應即時清洗或換阻火芯，每月檢查兩次。

五、阻火透氣帽技術參數：

名 稱               規格      材質        阻火性能                         耐燒性能                備 注
阻火透氣帽    DN50    鋁合金    連續十三次以上阻爆     連續燃燒無回火    內螺法蘭連接
阻火透氣帽    DN80    鋁合金    連續十三次以上阻爆     連續燃燒無回火    法蘭連接
