HHG-A型火車裝卸鶴管

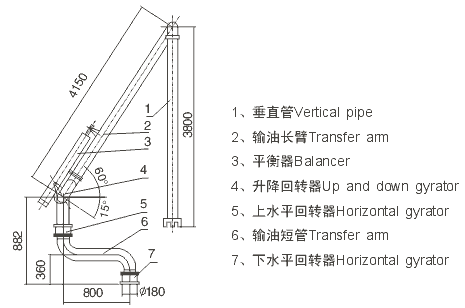

外形尺寸

主要技術參數
1. 公稱直徑：DN100
2. 工作范圍：最大轉回半徑：Rmax=4950mm
???????????? 最小轉回半徑：Rmin=3350mm
3. 輸油長臂上下擺動范圍：60°至50°
4. 兩水平回轉器可同時正反方向旋轉360°
5. 適應雙軌中心距：5700-6500mm
6. 工作壓力：0.4Mpa
7. 鶴管配DN100，PN1.0標準法蘭，該基礎法蘭距軌面高度為3.5-3.8m

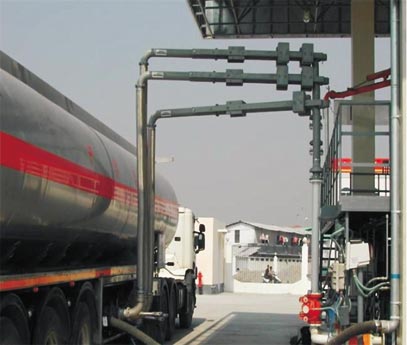

衡重式下裝鶴管

衡重式下裝鶴管采用法蘭對法蘭的基座旋轉接頭，性能可靠、便于維修。在4"(DN100)鶴管臂上標準配備為重載型EnduraTM分體法蘭基座轉動接頭。材質為碳鋼，并聯有下落式軟管。可提供復合材料的軟管（標準配備）和不鋼筋軟管。標準水平距離可達2896mm，能覆蓋API底部灌裝封套的全部范圍。

•容易滿足封套要求
•采用衡重調整，能順利而方便的達到平衡
•多倉同時灌裝，節省大量時間
•結構簡單可靠
•伸展距離長

API陰端快速接頭
無滴漏底部灌裝用快速接頭能與各種API規格要求配裝的4"底部灌裝接頭配合使用，在油氣類裝卸時能大減少斷開時的液體流失。

公稱直徑　　　　　　DN100
工作壓力　　　　　　0.6MPa
工作溫度　　　　　　-40℃ ~ +80℃
最高流速　　　　　　<75 m/s
執行標準　　　　　　API RO1004-2003第八版
